Cables aéreos para distribución y transmisión eléctrica
XWA suministra cables aéreos y conductores para redes de distribución, líneas de transmisión, acometidas eléctricas y proyectos de electrificación.
Nuestra gama incluye cable ABC preensamblado, cable de acometida aérea, conductores AAC, AAAC y ACSR, además de diferentes tipos de conductores desnudos.
La construcción se selecciona según la tensión, capacidad eléctrica, resistencia mecánica, longitud de vano, condiciones ambientales y norma requerida por el proyecto.
Tipos de cables aéreos y conductores
Seleccione entre cables aislados para distribución y acometidas, o conductores desnudos para líneas eléctricas aéreas.

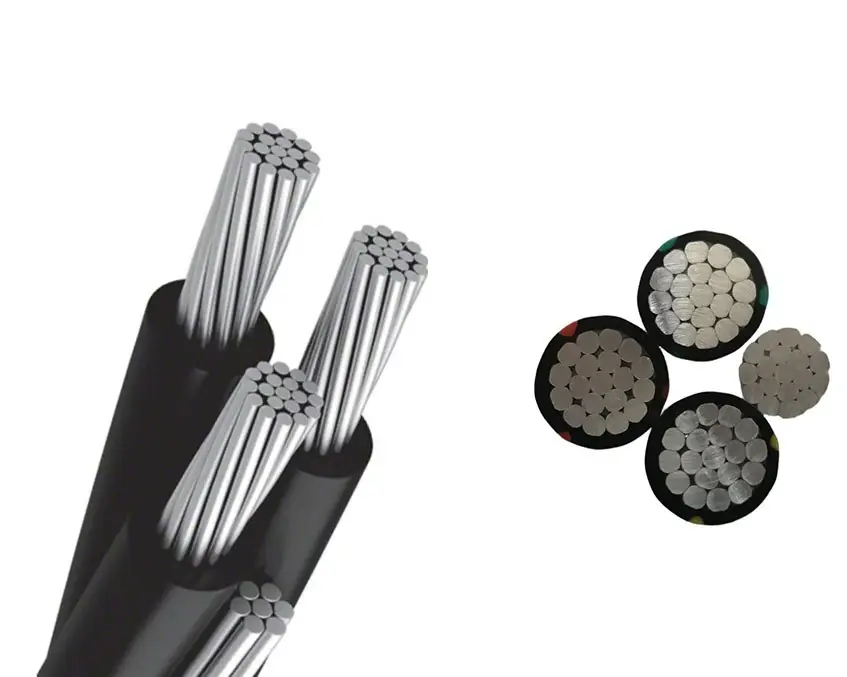

Cable ABC preensamblado
Conductores aislados agrupados para redes aéreas de distribución. La configuración depende del número de fases, neutro, sección, aislamiento y norma requerida.
Ver cable ABC →
Cable de acometida aérea
Cable para conexión desde una red secundaria aérea hasta el punto de servicio, disponible en diferentes configuraciones según la red y utility.
Ver acometida aérea →
Conductor AAAC
Conductor desnudo fabricado con aleación de aluminio, utilizado cuando se requiere una combinación de conductividad, resistencia mecánica y resistencia a la corrosión.
Ver conductor AAAC →Conductor AAC
Conductor desnudo de aluminio para líneas aéreas donde la conductividad y el bajo peso son factores importantes.
Ver conductor AAC →Conductor ACSR
Conductor de aluminio reforzado con núcleo de acero, utilizado en líneas donde la resistencia mecánica y el comportamiento del vano son criterios importantes.
Ver conductor ACSR →Conductores desnudos
Familia de conductores sin aislamiento para redes aéreas de distribución y transmisión, disponible en diferentes materiales y construcciones.
Ver conductores desnudos →¿Qué son los cables aéreos?
Los cables aéreos son conductores utilizados para transportar energía eléctrica sobre postes, estructuras o torres de líneas aéreas.
Dentro de esta categoría existen dos grupos principales: cables aislados o preensamblados para determinadas redes de distribución, y conductores desnudos utilizados en líneas de distribución y transmisión.
La elección no depende únicamente de la corriente. También deben revisarse la resistencia mecánica, longitud del vano, flecha, tensión mecánica, viento, temperatura, corrosión y requisitos de la compañía eléctrica.
Cable ABC preensamblado vs conductor desnudo
Ambos se utilizan en sistemas eléctricos aéreos, pero su construcción y función dentro de la red son diferentes.
Cable ABC preensamblado
El cable ABC agrupa conductores aislados en una configuración aérea compacta. Se utiliza principalmente en redes de distribución y determinadas conexiones de servicio.
Para definirlo deben confirmarse tensión nominal, conductor, número de fases, neutro o mensajero, sección, aislamiento y norma aplicable.
Ver cable ABC →Conductores desnudos
Los conductores desnudos no incorporan aislamiento eléctrico exterior y se instalan manteniendo las distancias y separaciones definidas por el diseño de la línea.
AAC, AAAC y ACSR son algunas de las construcciones utilizadas en redes de distribución y transmisión.
Ver conductores desnudos →AAC vs AAAC vs ACSR: diferencias principales
Los tres son conductores utilizados en líneas aéreas, pero emplean materiales y estructuras diferentes.
AAC
All Aluminum Conductor. Fabricado con hilos de aluminio y sin núcleo de acero.
Ofrece buena conductividad y bajo peso. La resistencia mecánica requerida debe comprobarse según el diseño de la línea.
Ver AAC →AAAC
All Aluminum Alloy Conductor. Fabricado con hilos de aleación de aluminio.
Proporciona mayor resistencia mecánica que un AAC comparable y ofrece buena resistencia a la corrosión.
Ver AAAC →ACSR
Aluminum Conductor Steel Reinforced. Combina capas de aluminio con un núcleo de acero.
El refuerzo de acero aporta una elevada resistencia mecánica, por lo que se utiliza ampliamente en líneas aéreas.
Ver ACSR →Cómo elegir entre los principales cables aéreos
Esta comparación sirve como orientación inicial. La selección final debe basarse en el diseño eléctrico y mecánico de la línea.
| Tipo | Construcción | Aplicación habitual | Parámetros clave |
|---|---|---|---|
| ABC preensamblado | Conductores aislados agrupados | Distribución aérea y redes secundarias | Tensión, fases, neutro, aislamiento y norma |
| Acometida aérea | Configuración según red de servicio | Conexión desde red aérea al punto de suministro | Número de conductores, sección, tensión y estándar |
| AAC | Aluminio | Líneas aéreas según requisitos eléctricos y mecánicos | Sección, resistencia, vano y carga mecánica |
| AAAC | Aleación de aluminio | Distribución y transmisión | Resistencia mecánica, corrosión, sección y vano |
| ACSR | Aluminio + núcleo de acero | Distribución y transmisión aérea | Resistencia mecánica, vano, flecha y corriente |
| Conductores desnudos | AAC, AAAC, ACSR u otras construcciones | Redes aéreas de distribución y transmisión | Material, sección, norma y diseño de línea |
Aplicaciones de los cables aéreos
Los cables y conductores aéreos se utilizan en diferentes niveles de distribución y transmisión de energía.
Redes de distribución
Distribución eléctrica urbana, rural y redes secundarias.
Acometidas eléctricas
Conexiones de servicio desde redes aéreas hasta puntos de suministro.
Líneas de transmisión
Conductores desnudos para líneas donde capacidad eléctrica y resistencia mecánica son criterios de diseño.
Electrificación rural
Redes aéreas para ampliar sistemas de distribución eléctrica en rutas de gran extensión.
Normas para conductores y cables aéreos
La norma aplicable depende del tipo de conductor, construcción, mercado y especificación del proyecto. Debe confirmarse antes de fabricar.
IEC 61089
Norma internacional para determinados conductores eléctricos aéreos trenzados concéntricamente.
ASTM B231/B231M
Especificación ASTM utilizada para determinados conductores trenzados de aluminio 1350.
ASTM B399/B399M
Especificación para determinados conductores trenzados de aleación de aluminio 6201.
ASTM B232/B232M
Especificación utilizada para conductores ACSR con aluminio y núcleo de acero revestido.
Los cables ABC y las acometidas aéreas pueden utilizar otras normas nacionales, regionales o de compañías eléctricas. La norma debe confirmarse según la especificación original del proyecto.
AWG, kcmil, mm² y nombres de conductores
Las especificaciones de líneas aéreas no utilizan siempre el mismo sistema para identificar el tamaño del conductor.
Algunos proyectos utilizan secciones en mm², mientras que otros especifican AWG o kcmil. Los conductores ACSR también pueden aparecer con nombres de código como Sparrow, Raven, Quail o Penguin.
Estos nombres no deben sustituirse simplemente por la sección métrica más cercana. Antes de fabricar es necesario verificar la construcción, número de hilos, diámetro, resistencia eléctrica y resistencia mecánica definidos por la norma aplicable.
Preguntas sobre cables aéreos
¿Qué tipos de cables aéreos existen?
Entre las principales categorías se encuentran los cables ABC preensamblados, cables de acometida aérea y conductores desnudos como AAC, AAAC y ACSR.
¿Cuál es la diferencia entre cable ABC y conductor desnudo?
El cable ABC utiliza conductores aislados agrupados para determinadas redes aéreas. Los conductores desnudos no incorporan aislamiento exterior y dependen de las distancias eléctricas definidas por la línea.
¿Cuál es la diferencia entre AAC, AAAC y ACSR?
AAC utiliza aluminio, AAAC utiliza aleación de aluminio y ACSR combina aluminio con un núcleo de acero. Esto produce diferencias en conductividad, peso y comportamiento mecánico.
¿Qué conductor es mejor para una línea aérea?
No existe un conductor universalmente mejor. La selección depende de corriente, vano, resistencia mecánica, flecha, condiciones ambientales, corrosión y norma del proyecto.
¿Los conductores ACSR pueden especificarse en AWG?
Sí. Algunos mercados utilizan AWG o kcmil y también nombres de código específicos. Debe verificarse la construcción completa antes de fabricar.
¿Qué información se necesita para solicitar una cotización?
Recomendamos proporcionar tipo de conductor, norma, sección, construcción, requisitos eléctricos y mecánicos, longitud por tambor y cantidad total.
Solicite una cotización de cables aéreos
Envíenos su lista de conductores, especificación técnica o RFQ. Revisaremos los requisitos antes de preparar nuestra propuesta.
- Tipo de cable o conductor
- Norma aplicable
- Sección o tamaño AWG / kcmil
- Construcción
- Longitud por tambor
- Cantidad total
- País de destino
