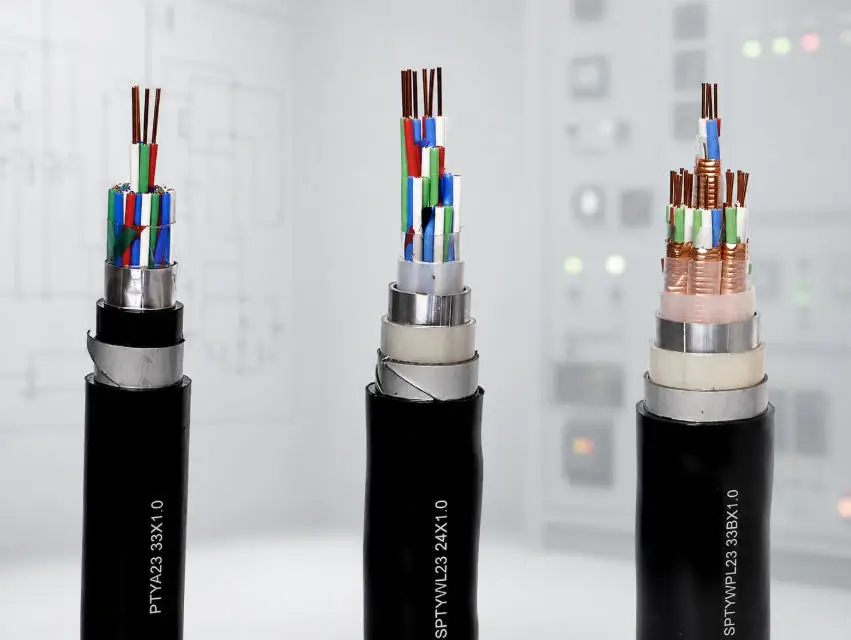

Cables industriales de control, instrumentación y potencia
XWA Energía suministra cables industriales para circuitos de control, instrumentación, señal y potencia en maquinaria, plantas e infraestructura.
La gama incluye construcciones apantalladas y armadas para adaptar la transmisión eléctrica o de señales a la ruta de instalación.
Cada cable se define según la función del circuito, tensión, conductores, apantallamiento, protección mecánica y requisitos documentales del proyecto.
Gama de cables industriales
El punto de partida es la función que cumple el cable en el sistema; el apantallamiento y la armadura se añaden cuando la instalación los requiere.

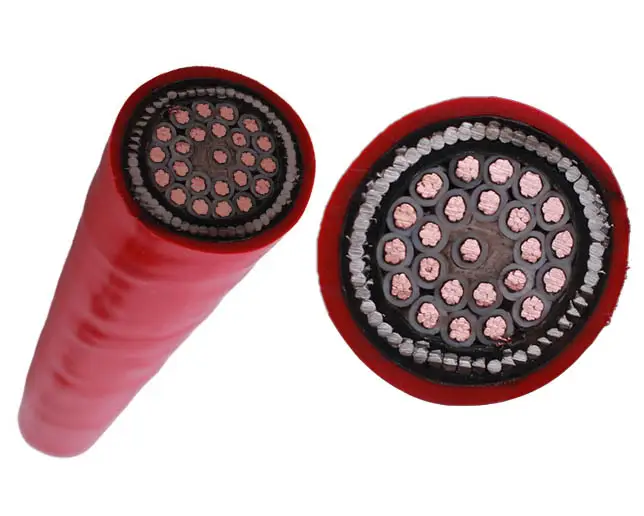

Cable de control
Para circuitos de mando, señalización y automatización, con número de conductores y construcción definidos por el sistema.
Cable de instrumentación
Para señales de medición y proceso cuando deben coordinarse pares, ternas, pantallas y control de interferencias.
Cable apantallado
Opción constructiva para circuitos donde el control de interferencias y el esquema de puesta a tierra deben definirse conjuntamente.
Cable armado
Opción con protección mecánica adicional, seleccionada según la ruta, el tipo de instalación y la terminación prevista.
Cable de señal industrial
Para sensores, actuadores y señales auxiliares, con conductores, pantalla y ruta definidos según el sistema de control.
Cable de potencia industrial
Para alimentación de motores, tableros y equipos, definido conforme a tensión, carga, protección y método de instalación.
Seleccione por la función del circuito
Control, instrumentación, señal y potencia no son variantes equivalentes. Esta comparación ayuda a identificar qué información debe acompañar cada solicitud.
| Tipo de circuito | Conexiones habituales | Información necesaria |
|---|---|---|
| Potencia | Tableros, motores, equipos y distribución interna. | Tensión, carga, sección, material del conductor, instalación y protección mecánica. |
| Control | Mando, enclavamientos, relés, actuadores y automatización. | Tensión de control, número y sección de conductores, identificación y necesidad de pantalla. |
| Instrumentación | Instrumentos de campo, medición y control de procesos. | Tipo de señal, pares o ternas, pantalla individual o colectiva, drenaje y puesta a tierra. |
| Señal industrial | Sensores, alarmas, indicación y sistemas auxiliares. | Tipo de señal, conductores, apantallamiento, distancia, ruta y separación respecto a potencia. |
Dónde se utilizan los cables industriales
Estos cables conectan tableros, equipos de campo y cargas auxiliares en los distintos niveles de una instalación industrial.
Maquinaria y automatización
Conexiones entre tableros, PLC, relés, sensores, actuadores y equipos de producción.
Medición y control de procesos
Lazos de instrumentación y señales entre campo, cajas de conexión y salas de control.
Alimentación de equipos
Circuitos de potencia para motores, bombas, tableros y cargas auxiliares dentro de la instalación.
Infraestructura industrial
Servicios auxiliares, tratamiento de agua, energía y transporte con requisitos definidos por el proyecto.
Preguntas sobre cables industriales
¿Cable de control y cable de instrumentación son lo mismo?
No. Pueden parecer similares, pero la instrumentación suele requerir una definición más precisa de pares o ternas, pantallas y comportamiento de señal.
¿Todo cable apantallado elimina las interferencias?
No. El resultado depende del tipo de pantalla, cobertura, frecuencia, instalación, separación, terminaciones y esquema de puesta a tierra.
¿La armadura sustituye a la pantalla electromagnética?
No. La armadura se selecciona principalmente por protección mecánica; una pantalla de señal o control responde a otra función y debe definirse por separado.
¿Qué se necesita para cotizar un cable industrial?
Función, tensión, número y sección de conductores, pares o ternas cuando corresponda, pantalla, armadura, materiales, instalación, norma, longitud y cantidad.
¿Cómo se revisa una equivalencia entre dos cables industriales?
Debe compararse la función del circuito, la construcción completa, las condiciones de instalación, los ensayos y la documentación exigida por el proyecto.
Solicite una cotización de cables industriales
Comparta el cable schedule, la ficha técnica o la descripción del circuito. Revisaremos la construcción solicitada y los documentos del proyecto antes de preparar la oferta.
- Tipo de cable o función del circuito
- Tensión y configuración de conductores
- Instalación, norma y documentación
- Longitud, cantidad y país de destino
